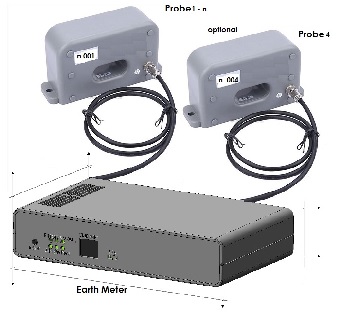

Misuratore Resistenza di Terra a Morsetto “Earth Metering”

Funzioni Earth Metering

Scarica : Manuale Misuratore di Terra.pdf

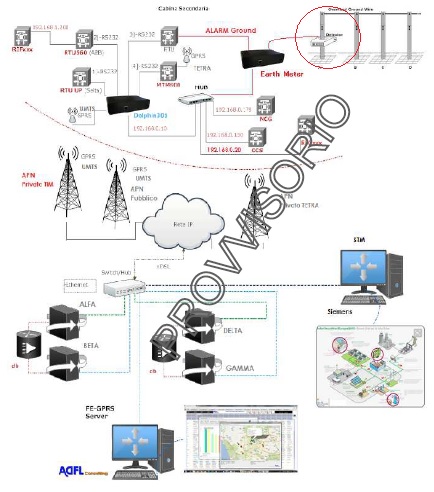

Il dispositivo Earth Metering deve essere in grado di controllare lo stato della resistenza degli elettrodi “messa a terra” delle cabine elettriche; ogni misura effettuata dal dispositivo , dovrà essere programmata “a tempo” attraverso un sistema ciclico di “keepLive“. Ogni misura raccolta, dovrà essere contenuta fra due parametri (sempre programmabili ) “< minore o maggiore >” e se il suo valore, sarà diverso dai parametri impostati, verrà avviato un contatore (sempre programmabile), il quale dopo un certo numero di tentativi , trasmetterà uno stato di allarme attraverso un Relè scambio libero ( NC- C-NA ) verso la RTU/UP presente nelle cabine elettriche. Tutte le suddette misure , potranno essere ( programmandole ) inviate verso il sistema centrale FE-UMTS il quale potrà configurare il dispositivo e visualizzare le misure. Il dispositivo qualora si presentasse un' anomalia anche funzionale “ALT” dovrà trasmettere un secondo stato di allarme attraverso un secondo Relè scambio libero ( NC- C-NA ) .
