Progettazione Elettronica Avanzata

Il dispositivo Dolphin401 rappresenta una soluzione evoluta progettata per superare in modo definitivo le limitazioni delle tecnologie di telecontrollo legacy basate su connessioni FSK (Frequency Shift Keying). Il sistema consente la migrazione verso architetture moderne, permettendo la trasmissione dati su rete TCP/IP attraverso connettività radio GPRS/4G, garantendo maggiore affidabilità, velocità e scalabilità. Il dispositivo supporta nativamente i principali protocolli di telecontrollo, tra cui: IEC 60870-5-101 / 104, Modbus, Altri protocolli standard del settore.

Grazie alla logica plug&play, il Dolphin401 è facilmente integrabile in infrastrutture esistenti, riducendo tempi e complessità di installazione. Il dispositivo è specificamente progettato per l'utilizzo nelle Cabine Secondarie, dove svolge un ruolo centrale nella: Gestione delle RTU (Remote Terminal Unit), Acquisizione e trasmissione dei dati di misura (metering). In questo contesto, il Dolphin401 funge da elemento di interfaccia tra il campo e i sistemi di telecontrollo centrali, garantendo: Continuità operativa, Affidabilità nella comunicazione, Integrazione con sistemi di supervisione esistenti.

Il dispositivo Earth Metering è progettato per il monitoraggio continuo della resistenza di terra degli elettrodi installati nelle cabine elettriche. Il sistema effettua misure cicliche secondo una logica temporizzata configurabile (keep-alive), garantendo un controllo periodico e automatico dello stato dell'impianto di messa a terra. Ogni valore acquisito viene confrontato con soglie programmabili (min/max). Qualora la misura risulti fuori dai limiti impostati, viene attivato un contatore di verifica configurabile: solo al superamento di un numero definito di tentativi consecutivi fuori soglia, il dispositivo genera una condizione di allarme, evitando falsi positivi dovuti a disturbi o transienti.

La segnalazione di allarme viene trasmessa tramite: Relè a scambio libero (NC/C/NA) verso la RTU/UP di cabina, per l'integrazione nei sistemi di telecontrollo. Tutte le misure possono essere, previa configurazione: Trasmesse verso il sistema centrale FE-UMTS; Visualizzate e gestite tramite supervisione remota; Utilizzate per la configurazione dinamica del dispositivo.

Inoltre, il sistema è in grado di rilevare anomalie funzionali interne (stato ALT). In tali condizioni, viene attivato un secondo Relè a scambio libero (NC/C/NA) dedicato alla segnalazione di guasto dispositivo, garantendo una distinzione chiara tra: Allarmi di processo (valori fuori soglia) e Allarmi di sistema (fault dispositivo). Grazie a queste funzionalità, il dispositivo assicura un monitoraggio affidabile, selettivo e integrabile nei sistemi di telecontrollo, contribuendo alla sicurezza e alla continuità operativa degli impianti elettrici.

Risparmio Energetico e Telecontrollo. Il sistema proposto consente la gestione intelligente della rete di illuminazione pubblica attraverso una soluzione hardware proprietaria, progettata per ottimizzare i consumi e migliorare il controllo operativo.

Grazie all'impiego di tecnologie avanzate applicate a corpi illuminanti LED, il sistema è in grado di garantire un risparmio energetico fino al 30% per ogni punto luce, senza compromettere le prestazioni illuminotecniche.

La piattaforma integra funzionalità di telecontrollo, permettendo: Monitoraggio in tempo reale dello stato dei punti luce; Gestione remota e programmabile degli orari di accensione/spegnimento; Regolazione dei livelli di luminosità (dimming); Segnalazione automatica di guasti e anomalie.

Il sistema consente inoltre una gestione centralizzata dell'intera rete, migliorando l'efficienza operativa e riducendo i costi di manutenzione.

Il sistema centrale èy costituito da un cluster di 6 server Front End (FE) che svolgono il ruolo di interfaccia tra il campo e il sistema di supervisione. I FE raccolgono e gestiscono le comunicazioni provenienti dagli apparati Dolphin301, i quali sono collegati alle RTU installate nelle cabine secondarie.

Le connessioni acquisite vengono normalizzate e instradate dai Front End verso il sistema centrale di telecontrollo STM di Siemens, garantendo continuità e affidabilità nello scambio dati. Inoltre, i FE mettono a disposizione un'interfaccia web-based che consente il monitoraggio e la gestione in tempo reale dello stato dell'intero sistema di telecontrollo.

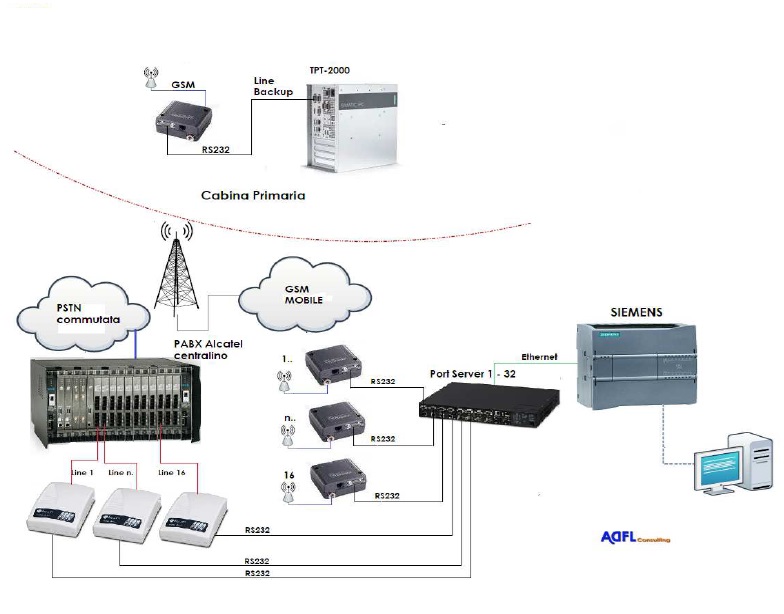

La progressiva dismissione delle reti GSM impone una revisione profonda delle infrastrutture di telecontrollo basate su tecnologie legacy, come gli apparati TPT-2000, progettati per operare tramite connessioni analogiche su modem. Questi sistemi, storicamente basati su comunicazioni dial-up tramite numerazioni dedicate, risultano oggi incompatibili con le moderne reti digitali, esponendo gli impianti al rischio concreto di perdita di connettività e conseguente interruzione del servizio.

Criticità principali

• Obsolescenza tecnologica: impossibilità di operare su infrastrutture di comunicazione moderne
• Dipendenza da rete GSM: cessazione delle numerazioni e dei servizi analogici associati
• Costi elevati di sostituzione: difficoltà nel rinnovare completamente apparati ancora funzionali
• Rischio operativo: perdita totale delle funzionalità di telecontrollo senza interventi correttivi

Approccio alla migrazione

Per garantire la continuità operativa, è necessario adottare un approccio di migrazione graduale e non invasivo, che consenta di preservare gli apparati esistenti integrandoli in un'architettura moderna basata su rete TCP/IP. La soluzione prevede l'introduzione di dispositivi gateway intelligenti (es. Dolphin401) in grado di: Interfacciarsi con apparati legacy tramite modem/seriale; Convertire le comunicazioni da protocollo analogico a IP; Trasmettere i dati su rete GPRS/4G o infrastruttura dati esistente; Supportare protocolli standard di telecontrollo (IEC 60870-5-101/104, Modbus, ecc.)

Dispositivo modulare per rack 19", progettato per la commutazione intelligente e ad alta affidabilità delle connessioni di rete tra n router. Il sistema supporta interfacce V.35, G.703, Ethernet e fibra ottica, consentendo l'integrazione in infrastrutture eterogenee tipiche degli ambienti di telecomunicazione e telecontrollo.

La commutazione può avvenire in modalità:

• Automatica (failover), basata su parametri di monitoraggio quali link status, loss of signal (LOS), error rate, latency
• Manuale, tramite interfaccia operatore locale o remota

L'architettura modulare permette:

• Scalabilità (espansione del numero di canali/porte)
• Ridondanza hardware (alimentazioni e moduli intercambiabili)
• Hot-swappable modules per manutenzione senza interruzione del servizio

Il sistema implementa funzioni avanzate di Load balancing, gestione priorità linee e monitoraggio continuo. È dotato di interfaccia web-based e supporto SNMP per configurazione remota, diagnostica in tempo reale e logging eventi.

Grazie a queste caratteristiche, il dispositivo garantisce alta disponibilità (HA) e continuità operativa, risultando ideale per applicazioni mission-critical in ambito telecomunicazioni, energia e sistemi di telecontrollo.
